Sprężyna o stałym naprężeniu
Tego rodzaju sprężyny o stałym naprężeniu są wytwarzane z taśm sprężystych ze stali nierdzewnej (typ 301) i zachowują stałe naprężenie bez względu na zakres wydłużenia. Siła jest różna w zależności od tego, czy jest mierzona przy ruchu taśmy na zewnątrz, czy do wewnątrz. Zaleca się, aby przy maksymalnym wydłużeniu zachować minimum 1 1/2 obrotu sprężyny na trzpieniu.
Kupuj wg
Opcje zakupów

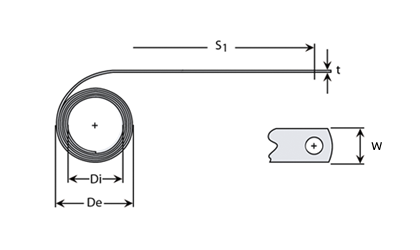

| Wyświetl ceny - Dodaj do koszyka | Di Średnica wewnętrzna (mm) |
De Średnica zewnętrzna (mm) |
Fn Maksymalne obciążenie przy Ln (N) |
t Grubosc materialu (mm) |
W Szerokosc tasmy (mm) |
S1 Rozciagniecie (mm) |
Cykl pracy (trwalosc) (Szt.) |
hm Otwór do mocowania (mm) |
Materiał | Numer katalogowy | Zapasy | Rysunek techniczny | Czytaj więcej | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Stal nierdzewna 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Stal nierdzewna 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Stal nierdzewna 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Stal nierdzewna 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Stal nierdzewna 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Stal nierdzewna 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Stal nierdzewna 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Stal nierdzewna 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Stal nierdzewna 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Stal nierdzewna 301 | CF022-0112 |
|
- CF012-0038Na stanie: 528
Di - Średnica wewnętrzna (mm) 5,50De - Średnica zewnętrzna (mm) 7,60Fn - Maksymalne obciążenie przy Ln (N) 1,70t - Grubosc materialu (mm) 0,08W - Szerokosc tasmy (mm) 4,75S1 - Rozciagniecie (mm) 269,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 2,40Materiał Stal nierdzewna 301
- CF015-0065Na stanie: 148
Di - Średnica wewnętrzna (mm) 7,50De - Średnica zewnętrzna (mm) 10,50Fn - Maksymalne obciążenie przy Ln (N) 2,90t - Grubosc materialu (mm) 0,10W - Szerokosc tasmy (mm) 6,35S1 - Rozciagniecie (mm) 333,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 3,30Materiał Stal nierdzewna 301
- CF015-0049Na stanie: 146
Di - Średnica wewnętrzna (mm) 7,75De - Średnica zewnętrzna (mm) 10,50Fn - Maksymalne obciążenie przy Ln (N) 2,20t - Grubosc materialu (mm) 0,10W - Szerokosc tasmy (mm) 4,75S1 - Rozciagniecie (mm) 333,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 2,40Materiał Stal nierdzewna 301
- CF015-0083Na stanie: 183
Di - Średnica wewnętrzna (mm) 8,25De - Średnica zewnętrzna (mm) 10,75Fn - Maksymalne obciążenie przy Ln (N) 3,70t - Grubosc materialu (mm) 0,10W - Szerokosc tasmy (mm) 7,90S1 - Rozciagniecie (mm) 333,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 3,30Materiał Stal nierdzewna 301
- CF015-0050Na stanie: 209
Di - Średnica wewnętrzna (mm) 9,00De - Średnica zewnętrzna (mm) 11,50Fn - Maksymalne obciążenie przy Ln (N) 2,20t - Grubosc materialu (mm) 0,10W - Szerokosc tasmy (mm) 6,35S1 - Rozciagniecie (mm) 305,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 3,30Materiał Stal nierdzewna 301
- CF017-0103Na stanie: 276
Di - Średnica wewnętrzna (mm) 9,50De - Średnica zewnętrzna (mm) 12,75Fn - Maksymalne obciążenie przy Ln (N) 4,60t - Grubosc materialu (mm) 0,13W - Szerokosc tasmy (mm) 7,90S1 - Rozciagniecie (mm) 372,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 3,30Materiał Stal nierdzewna 301
- CF018-0075Na stanie: 212
Di - Średnica wewnętrzna (mm) 10,67De - Średnica zewnętrzna (mm) 14,00Fn - Maksymalne obciążenie przy Ln (N) 3,34t - Grubosc materialu (mm) 0,13W - Szerokosc tasmy (mm) 7,87S1 - Rozciagniecie (mm) 381,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 3,30Materiał Stal nierdzewna 301
- CF024-0148Na stanie: 850
Di - Średnica wewnętrzna (mm) 11,00De - Średnica zewnętrzna (mm) 15,50Fn - Maksymalne obciążenie przy Ln (N) 6,60t - Grubosc materialu (mm) 0,15W - Szerokosc tasmy (mm) 9,50S1 - Rozciagniecie (mm) 536,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 5,00Materiał Stal nierdzewna 301
- CF025-0198Na stanie: 385
Di - Średnica wewnętrzna (mm) 11,00De - Średnica zewnętrzna (mm) 15,50Fn - Maksymalne obciążenie przy Ln (N) 8,80t - Grubosc materialu (mm) 0,15W - Szerokosc tasmy (mm) 12,70S1 - Rozciagniecie (mm) 557,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 5,00Materiał Stal nierdzewna 301
- CF022-0112Na stanie: 204
Di - Średnica wewnętrzna (mm) 13,00De - Średnica zewnętrzna (mm) 16,50Fn - Maksymalne obciążenie przy Ln (N) 4,98t - Grubosc materialu (mm) 0,15W - Szerokosc tasmy (mm) 9,40S1 - Rozciagniecie (mm) 457,00Cykl pracy (trwalosc) - (Szt.) 4.000,00hm - Otwór do mocowania (mm) 3,30Materiał Stal nierdzewna 301
Materiał
Taśma ze stali nierdzewnej typ 301
Temperatura robocza 200ºC - +200ºC
Tolerancje
Średnica wewnętrzna Di: +/- 15%
Średnica zewnętrzna De: +/- 15%
Siła maks. Fn: +/- 20% zmierzone podczas ruchu na zewnątrz.
Opis
Tego rodzaju sprężyny o stałym naprężeniu są wytwarzane z taśm sprężystych ze stali nierdzewnej (typ 301) i po odkształceniu zachowują stałe naprężenie bez względu na jego zakres. Es gibt einen Unterschied bei der Kraft, abhängig davon, ob sie bei der eingehenden oder ausgehenden Bewegung des Bandes gemessen wird. Zaleca się, aby po odkształceniu przynajmniej 1-½ obrotu zwoju pozostało na osi.
