Sprężyny naciskowe
Sprężyny dociskowe z drutu fortepianowego, drutu ocynkowanego elektrolitycznie i drutu ze stali nierdzewnej
Zamówienie od poniedziałku do czwartku przed 15:30 i w piątek przed 14:45 sprawia, że wysyłamy je tego samego dnia z oczekiwaną dostawą w ciągu 2–5 dni. Dotyczy to wszystkich dostępnych w magazynie sprężyn dociskowych
Rabaty ilościowe i ceny można zobaczyć klikając koszyk obok wybranego produktu.
Aby szybko i łatwo znaleźć żądaną sprężynę, użyj suwaków zakresu.
Mamy wszystko – od małych sprężyn dociskowych stosowanych w mechanice precyzyjnej po duże sprężyny dociskowe do zastosowań przemysłowych. Wybór standardowych sprężyn dociskowych obejmuje długości od 2,00 mm do 1080,00 mm. Ten asortyment jest produkowany zgodnie z obowiązującymi normami DIN, przy zachowaniu najwyższych wymagań jakościowych w Europie i Ameryce.
Sprężyny dociskowe są stosowane w szerokiej gamie produktów, w których potrzebna jest siła ściskająca. Może to obejmować wszystko, od aparatów słuchowych, długopisów i kosiarek do trawy po maszyny przemysłowe i wiele innych urządzeń.
Sprężyna dociskowa to element, który może gromadzić siłę i pracować na optymalnym poziomie przez dłuższy czas, pod warunkiem, że jest prawidłowo używany i zwymiarowany. Siła gromadzi się w sprężynie podczas jej ściskania i jest uwalniana, gdy sprężyna powraca do swojej pierwotnej długości.
Sprężyny z drutu fortepianowego są zalecane do użytku w suchym środowisku. Ten materiał nie jest odporny na rdzę. Sprężyny z drutu fortepianowego są o około 10% mocniejsze niż sprężyny ze stali nierdzewnej.
Sprężyny dociskowe ocynkowane elektrolitycznie wykonane są z drutu fortepianowego, który następnie jest cynkowany elektrolitycznie. Dzięki temu sprężyny dociskowe mają efektowną, błyszczącą powierzchnię. Cynkowanie elektrolityczne zapewnia tylko umiarkowaną odporność na korozję, ale jeśli sprężyna jest używana w wilgotnym środowisku, jej żywotność będzie dłuższa w porównaniu do tej samej sprężyny wykonanej z drutu fortepianowego bez obróbki powierzchniowej.
Do środowisk wilgotnych zalecamy sprężyny wykonane z drutu ze stali nierdzewnej. Sprężyny ze stali nierdzewnej są o około 10% słabsze niż sprężyny z drutu fortepianowego.
W przypadku używania sprężyn w środowisku, w którym są one narażone na działanie agresywnych środków chemicznych lub słonej wody, zalecamy sprężyny z określonego rodzaju stali nierdzewnej (AISI 316).
Jeśli nie masz pewności co do potrzebnej długości/skoku, mamy sprężyny o długościach 300, 500 i 1000 mm produkowane specjalnie do cięcia na długość, używane do prototypów i testów. Za pomocą poniższego suwaka można sortować według długości.
6-70016-description
Ocynkowana
6-70014-description
Drut fortepianowy
6-70015-description
Stal nierdzewna 302
6-70024-description
Stal nierdzewna 316

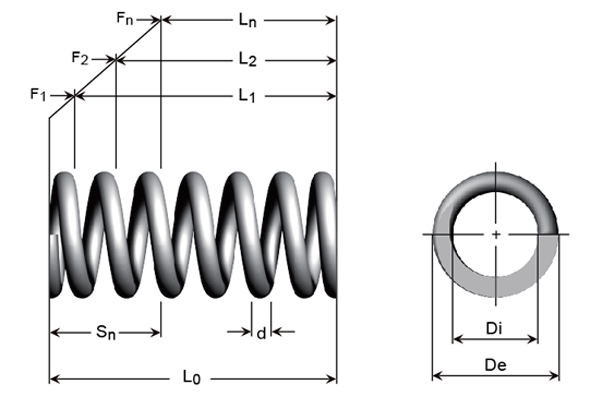

| Wyświetl ceny - Dodaj do koszyka | Materiał | d Drut (mm) |
De Średnica zewnętrzna (mm) |
Di Średnica wewnętrzna (mm) |
L0 Długość w stanie swobodnym (mm) |
Ln Maks. długość pod obciążeniem (mm) |
Sn Maksymalny skok (mm) |
Fn Maksymalne obciążenie przy Ln (N) |
R Stała sprężyny (N/mm) |
Seria | Numer katalogowy | Zapasy | Rysunek techniczny | Czytaj więcej | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stal nierdzewna 302 | 0,15 | 1,45 | 1,15 | 3,05 | 1,55 | 1,50 | 0,85 | 0,55 | B | C00570060120S |
|
|
||||
| Drut fortepianowy | 0,15 | 1,45 | 1,15 | 3,05 | 1,55 | 1,50 | 1,02 | 0,67 | B | C00570060120M |
|
|
||||
| Stal nierdzewna 302 | 0,15 | 1,45 | 1,15 | 4,83 | 2,29 | 2,54 | 0,85 | 0,32 | B | C00570060190S |
|
|
||||
| Drut fortepianowy | 0,15 | 1,45 | 1,15 | 4,83 | 2,29 | 2,54 | 1,02 | 0,39 | B | C00570060190M |
|
|
||||
| Stal nierdzewna 302 | 0,15 | 1,45 | 1,15 | 6,35 | 2,90 | 3,45 | 0,85 | 0,23 | B | C00570060250S |
|
|
||||
| Drut fortepianowy | 0,15 | 1,45 | 1,15 | 6,35 | 2,90 | 3,45 | 1,02 | 0,28 | B | C00570060250M |
|
|
||||
| Stal nierdzewna 302 | 0,15 | 1,45 | 1,15 | 7,87 | 3,51 | 4,36 | 0,85 | 0,19 | B | C00570060310S |
|
|
||||
| Drut fortepianowy | 0,15 | 1,45 | 1,15 | 7,87 | 3,51 | 4,36 | 1,02 | 0,23 | B | C00570060310M |
|
|
||||
| Stal nierdzewna 302 | 0,15 | 1,45 | 1,15 | 9,65 | 4,24 | 5,41 | 0,85 | 0,16 | B | C00570060380S |
|
|
||||
| Drut fortepianowy | 0,15 | 1,45 | 1,15 | 9,65 | 4,24 | 5,41 | 1,02 | 0,19 | B | C00570060380M |
|
|
- C00570060120SNa stanie: 659
Materiał Stal nierdzewna 302d - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 3,05Ln - Maks. długość pod obciążeniem (mm) 1,55Sn - Maksymalny skok (mm) 1,50Fn - Maksymalne obciążenie przy Ln (N) 0,85R - Stała sprężyny (N/mm) 0,55Seria B
- C00570060120MNa stanie: 543
Materiał Drut fortepianowyd - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 3,05Ln - Maks. długość pod obciążeniem (mm) 1,55Sn - Maksymalny skok (mm) 1,50Fn - Maksymalne obciążenie przy Ln (N) 1,02R - Stała sprężyny (N/mm) 0,67Seria B
- C00570060190SNa stanie: 1 509
Materiał Stal nierdzewna 302d - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 4,83Ln - Maks. długość pod obciążeniem (mm) 2,29Sn - Maksymalny skok (mm) 2,54Fn - Maksymalne obciążenie przy Ln (N) 0,85R - Stała sprężyny (N/mm) 0,32Seria B
- C00570060190MNa stanie: 102
Materiał Drut fortepianowyd - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 4,83Ln - Maks. długość pod obciążeniem (mm) 2,29Sn - Maksymalny skok (mm) 2,54Fn - Maksymalne obciążenie przy Ln (N) 1,02R - Stała sprężyny (N/mm) 0,39Seria B
- C00570060250SNa stanie: 640
Materiał Stal nierdzewna 302d - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 6,35Ln - Maks. długość pod obciążeniem (mm) 2,90Sn - Maksymalny skok (mm) 3,45Fn - Maksymalne obciążenie przy Ln (N) 0,85R - Stała sprężyny (N/mm) 0,23Seria B
- C00570060250MNa stanie: 133
Materiał Drut fortepianowyd - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 6,35Ln - Maks. długość pod obciążeniem (mm) 2,90Sn - Maksymalny skok (mm) 3,45Fn - Maksymalne obciążenie przy Ln (N) 1,02R - Stała sprężyny (N/mm) 0,28Seria B
- C00570060310SNa stanie: 8 649
Materiał Stal nierdzewna 302d - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 7,87Ln - Maks. długość pod obciążeniem (mm) 3,51Sn - Maksymalny skok (mm) 4,36Fn - Maksymalne obciążenie przy Ln (N) 0,85R - Stała sprężyny (N/mm) 0,19Seria B
- C00570060310MNa stanie: 6 372
Materiał Drut fortepianowyd - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 7,87Ln - Maks. długość pod obciążeniem (mm) 3,51Sn - Maksymalny skok (mm) 4,36Fn - Maksymalne obciążenie przy Ln (N) 1,02R - Stała sprężyny (N/mm) 0,23Seria B
- C00570060380SNa stanie: 1 780
Materiał Stal nierdzewna 302d - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 9,65Ln - Maks. długość pod obciążeniem (mm) 4,24Sn - Maksymalny skok (mm) 5,41Fn - Maksymalne obciążenie przy Ln (N) 0,85R - Stała sprężyny (N/mm) 0,16Seria B
- C00570060380MNa stanie: 488
Materiał Drut fortepianowyd - Drut (mm) 0,15De - Średnica zewnętrzna (mm) 1,45Di - Średnica wewnętrzna (mm) 1,15L0 - Długość w stanie swobodnym (mm) 9,65Ln - Maks. długość pod obciążeniem (mm) 4,24Sn - Maksymalny skok (mm) 5,41Fn - Maksymalne obciążenie przy Ln (N) 1,02R - Stała sprężyny (N/mm) 0,19Seria B
Drut jest certyfikowany zgodnie z normą DIN 17223, drut klasy C, WERKSTOFF NR 1.1200 – norma EN 10270-1
Temperatura pracy pomiędzy -30ºC a +120ºC
Zalecane do użytku w suchym środowisku.
Drut jest certyfikowany zgodnie z normą DIN 17224 AISI 302, WERKSTOFF NR 1.4310 – norma EN 10270-3
Temperatura pracy pomiędzy -200ºC a +250ºC
Można używać w suchym i wilgotnym lub mokrym środowisku.
Drut jest certyfikowany zgodnie z normą DIN 17224 AISI 316, WERKSTOFF NR 1.4401 – norma EN 10270-3
Temperatura pracy pomiędzy -200ºC a +250ºC
Można używać w suchym i wilgotnym lub mokrym środowisku. Stosowany w konstrukcjach narażonych na działanie silnych środków czyszczących lub w środowisku morskim
Drut jest certyfikowany zgodnie z normą DIN 17223, drut klasy C, WERKSTOFF NR 1.1200 – norma EN 10270-1
Temperatura pracy pomiędzy -30ºC a +120ºC
Ocynkowane sprężyny dociskowe wykonane są z drutu fortepianowego, który następnie jest cynkowany elektrolitycznie. Dzięki cynkowaniu elektrolitycznemu sprężyna uzyskuje błyszczącą, bardziej odporną na korozję powierzchnię.
Zalecane do użytku w suchym środowisku.
Serie A i C: (zobacz, do jakiej serii należy dana sprężyna w kolumnie „Seria” w tabeli)
Norma DIN 2098 definiuje wymiary sprężyny na podstawie grubości drutu.
DIN 2095 wyznacza siłę jako parametr określający. Liczba zwojów będzie zatem różna. Wartość L0 została podana tylko w celach orientacyjnych i może wynosić więcej niż podano w tabelach. Po obciążeniu sprężyna sama się ustawi i w ten sposób osiągnie właściwą długość. Odchylenia obserwuje się zwykle przy dużym współczynniku zwojów ((De – d) / d), kiedy sprężyna ma cienki drut w stosunku do średnicy.
Średnica średnia Tolerancje
(mm)
(mm)
Współczynnik zwoju (Dm / d)
Seria B: (zobacz, do jakiej serii należy dana sprężyna w kolumnie „Seria” w tabeli)
W tej serii nie jest określona liczba zwojów, ponieważ sprężyna jest produkowana z określoną długością bez obciążenia i określoną siłą. W celu osiągnięcia tych sił zmienną będzie liczba zwojów.
Seria D: (zobacz, do jakiej serii należy dana sprężyna w kolumnie „Seria” w tabeli)
Ta seria jest produkowana do użytku przy testowaniu i tworzeniu prototypów. Dlatego dla tej serii nie ma tolerancji. Jako że ta seria jest przeznaczona do testowania, zwoje ciętej sprężyny będą się różnić od siebie, więc nie można określić wartości stałej sprężyny.
Jeśli chcesz otrzymać kartę katalogową PDF lub rysunek CAD 3D sprężyny w formacie .step, .iges lub .sat, możesz je pobrać za darmo klikając symbol CAD 3D obok numeru pozycji w tabeli.
Jeśli chcesz wiedzieć, jak dużą siłę wytwarza sprężyna dociskowa przy określonej długości i skoku, możesz użyć następującego wzoru:
Skok (s) x Wartość stała sprężyny ® (R)
Jeżeli sprężyna jest ściskana o 16 mm (s) i ma wartość stałą sprężyny wynoszącą 3 N/mm (R), wytwarza siłę równą: 16 mm x 3 N/mm = 48 N
16 mm x 3 N/mm = 48 N (ca. 4,8kg)
Jeśli wymagana jest sprężyna dociskowa o bardzo wysokiej stałej sprężystości i nośności, zalecane są sprężyny z matrycą barwioną. Czytaj dalej
Wartość stała sprężyny określa, ile siły wytwarza sprężyna na milimetr, kiedy jest ściskana. Jeśli sprężyna ma wartość stałą wynoszącą 1,5 N/mm i zostanie ściśnięta o 10 mm, to siła sprężyny wynosi 15 N.
Serie A, B i C: Wartość stała sprężyny podana jest w tabeli.
Seria D: Brak współczynników sprężystości dla tego asortymentu sprężyn. Te sprężyny zaprojektowano do testów i prób, w których sprężyny można skracać na wymaganą długość. Współczynnik sprężystości sprężyny zależy od jej długości, dlatego nie można podać jego ogólnej wartości.
Seria A:
(zobacz, do jakiej serii należy dana sprężyna w kolumnie „Seria” w tabeli)
Sprężyny o grubości drutu do 0,8 mm są zamknięte, ale nieszlifowane.
Sprężyny o grubości drutu 1,0 mm i większej są zamknięte i szlifowane.
Serie B i C:
(zobacz, do jakiej serii należy dana sprężyna w kolumnie „Seria” w tabeli)
Strona każdego pojedynczego produktu pokazuje, czy jest on zamknięty i szlifowany, czy też nieszlifowany.
Seria D:
(zobacz, do jakiej serii należy dana sprężyna w kolumnie „Seria” w tabeli)
Jako że ta seria jest produkowana do testowania i cięcia, projekt końców nie jest określony.
Zamknieta, szlifowana
Zamknieta, nieszlifowana
Niezamknieta
Na ogół tak jest. Na siłę i zastosowanie nie ma wpływu kierunek wiatru.
Standardowe sprężyny dociskowe nie są definiowane z konkretnym kierunkiem wiatru. W zależności od produkcji, sprężyny mogą być prawoskrętne lub lewoskrętne. Jeśli wymagany jest określony kierunek wiatru, możliwe jest wykonanie ich jako sprężyn specjalnych.
Żywotność sprężyny jest zazwyczaj bardzo trudna do określenia. W grę wchodzi duża ilość parametrów, dlatego też niemożliwe jest określenie żywotności.
Do parametrów mających istotny wpływ na żywotność należą: Montaż, sposób montażu, liczba ruchów, wibracje, wstrząsy, skręcanie, długość skoku, skoki nieosiowe, temperatura, zużycie względem innych powierzchni, środowisko użytkowania, ewentualne środki czyszczące, uderzenia boczne itp.
Sprężynę dociskową należy zawsze wymiarować w taki sposób, aby zapewniała pożądany skok i siłę przy jak najmniejszym wysiłku. Dzięki temu sprężyna będzie miała najdłuższą możliwą żywotność.
Zastosowanie maksymalnego obciążenia sprężyny lub jego przekroczenie spowoduje skrócenie jej żywotności i może doprowadzić do jej trwałego odkształcenia.
Dlatego zalecamy, aby nie stosować więcej niż 75% maksymalnego skoku (Sn) sprężyn stożkowych.
Jeśli sprężyna dociskowa zostanie ściśnięta do Ln (maksymalna długość obciążenia), ustawi się samoczynnie. Nie powróci już wtedy do swojej pierwotnej długości.
