Mieszki gumowe

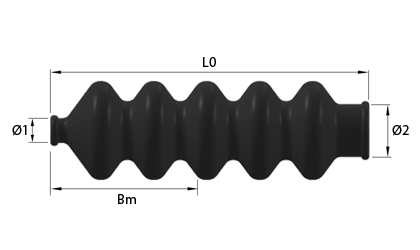

Rysunek techniczny - Mieszki gumowe

Gumowe mieszki do sprężyn gazowych - Chronią przed zanieczyszczeniami .

Gumowe mieszki dostępne do szybkiej dostawy. Na stanie posiadamy wszystkie gumowe mieszki z oferty, które są gotowe do wysyłki następnego dnia.

Gumowe mieszki z naszej oferty zostały zaprojektowane głównie do naszych sprężyn gazowych. Można je jednak stosować również do innych celów. Gumowe mieszki są mocowane parą pasków, co wydłuża trwałość eksploatacyjną tłoka i tym samym również sprężyny gazowej. Materiał jest odporny na działanie promieniowania UV, oleju itd. Jeśli sprężyna gazowa jest montowana w zanieczyszczonym środowisku, dobrym pomysłem będzie również zabezpieczenie jej przed zanieczyszczeniami i lepkim brudem za pomocą gumowych mieszków.

Kupuj wg
Opcje zakupów
L0 - Długość w stanie swobodnym (mm)
Ø1 - Srednica tloczyska (mm)
Ø2 - Srednica tuby (mm)
Nadaje się do skoku
Bm - Długość pod obciążeniem (mm)

Produkty 1-10 z 13

Strona
na stronę
Ustaw kierunek malejący
Ø1
Srednica tloczyska (mm)
Ø2
Srednica tuby (mm)
Nadaje się do skoku L0
Długość w stanie swobodnym (mm)
Bm
Długość pod obciążeniem (mm)
Numer katalogowy Rysunek techniczny Porównaj Czytaj więcej Dodaj do koszyka Zapasy 3D CAD
6,00 15,00 20mm
40mm
80,00 40,00 BEL-6-50 BEL-6-50 483
6,00 15,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
160,00 69,00 BEL-6-100 BEL-6-100 208
6,00 15,00 120mm
140mm
150mm
170mm
180mm
200mm
265,00 97,00 BEL-6-200 BEL-6-200 235
8,00 18,00 50mm
60mm
96,00 48,00 BEL-8-60 BEL-8-60 227
8,00 18,00 75mm
80mm
90mm
95mm
100mm
120mm
180,00 76,00 BEL-8-120 BEL-8-120 232
8,00 18,00 140mm
150mm
160mm
170mm
180mm
200mm
306,00 130,00 BEL-8-180 BEL-8-180 217
8,00 18,00 220mm
250mm
375,00 150,00 BEL-8-250 BEL-8-250 229
10,00 22,00 100mm
150mm
245,00 103,00 BEL-10-150 BEL-10-150 210
10,00 22,00 200mm
250mm
365,00 140,00 BEL-10-250 BEL-10-250 210
10,00 22,00 290mm
300mm
350mm
400mm
550,00 180,00 BEL-10-400 BEL-10-400 204
  1. BEL-6-50
    Na stanie: 483
    Ø1 - Srednica tloczyska (mm) 6,00
    Ø2 - Srednica tuby (mm) 15,00
    Nadaje się do skoku 20mm
    40mm
    L0 - Długość w stanie swobodnym (mm) 80,00
    Bm - Długość pod obciążeniem (mm) 40,00
  2. BEL-6-100
    Na stanie: 208
    Ø1 - Srednica tloczyska (mm) 6,00
    Ø2 - Srednica tuby (mm) 15,00
    Nadaje się do skoku 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    L0 - Długość w stanie swobodnym (mm) 160,00
    Bm - Długość pod obciążeniem (mm) 69,00
  3. BEL-6-200
    Na stanie: 235
    Ø1 - Srednica tloczyska (mm) 6,00
    Ø2 - Srednica tuby (mm) 15,00
    Nadaje się do skoku 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    L0 - Długość w stanie swobodnym (mm) 265,00
    Bm - Długość pod obciążeniem (mm) 97,00
  4. BEL-8-60
    Na stanie: 227
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 18,00
    Nadaje się do skoku 50mm
    60mm
    L0 - Długość w stanie swobodnym (mm) 96,00
    Bm - Długość pod obciążeniem (mm) 48,00
  5. BEL-8-120
    Na stanie: 232
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 18,00
    Nadaje się do skoku 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    L0 - Długość w stanie swobodnym (mm) 180,00
    Bm - Długość pod obciążeniem (mm) 76,00
  6. BEL-8-180
    Na stanie: 217
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 18,00
    Nadaje się do skoku 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    L0 - Długość w stanie swobodnym (mm) 306,00
    Bm - Długość pod obciążeniem (mm) 130,00
  7. BEL-8-250
    Na stanie: 229
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 18,00
    Nadaje się do skoku 220mm
    250mm
    L0 - Długość w stanie swobodnym (mm) 375,00
    Bm - Długość pod obciążeniem (mm) 150,00
  8. BEL-10-150
    Na stanie: 210
    Ø1 - Srednica tloczyska (mm) 10,00
    Ø2 - Srednica tuby (mm) 22,00
    Nadaje się do skoku 100mm
    150mm
    L0 - Długość w stanie swobodnym (mm) 245,00
    Bm - Długość pod obciążeniem (mm) 103,00
  9. BEL-10-250
    Na stanie: 210
    Ø1 - Srednica tloczyska (mm) 10,00
    Ø2 - Srednica tuby (mm) 22,00
    Nadaje się do skoku 200mm
    250mm
    L0 - Długość w stanie swobodnym (mm) 365,00
    Bm - Długość pod obciążeniem (mm) 140,00
  10. BEL-10-400
    Na stanie: 204
    Ø1 - Srednica tloczyska (mm) 10,00
    Ø2 - Srednica tuby (mm) 22,00
    Nadaje się do skoku 290mm
    300mm
    350mm
    400mm
    L0 - Długość w stanie swobodnym (mm) 550,00
    Bm - Długość pod obciążeniem (mm) 180,00

Produkty 1-10 z 13

Strona
na stronę
Ustaw kierunek malejący
Materiał

Mieszki gumowe są wykonane z kauczuku akrylonitrylo-butadienowego, który jest odporny na działanie promieni UV, soli i oleju. Teoretyczna temperatura pracy od -20°C do +60°C.

Tolerancje

Wymiar L0 (długość bez obciążenia) jest tylko orientacyjny. Konstrukcja mieszków gumowych pozwala na ich rozciąganie i ściskanie, a więc na zmianę długości. Różnice w długości L0 nie mają wpływu na użyteczność mieszków.

Mieszek nie powinien ocierać się o żaden inny przedmiot czy też naciskać na niego, ponieważ zużycie spowoduje uszkodzenie mieszka.

Montaż i użycie

Przy dopasowywaniu mieszka należy wykorzystać długość mieszka ściśniętego. Ta długość została podana w naszej tabeli (Bm)

Mieszek należy zamontować przed zamontowaniem końcówek mocowania do tłoczyska.

Mieszki są przeznaczone przede wszystkim do sprężyn gazowych z gwintem, ale można je również przymocować do sprężyn gazowych ze spawanymi oczkami.

Mieszek należy zamocować na cylindrze X mm (Bm) od końca cylindra, gdzie wyłania się tłoczysko.

  1. Na cylindrze X mm (Bm) od końca cylindra zaznaczono linię, gdzie wyłania się tłoczysko.
  2. Mieszki są prowadzone na tłoczysku i na cylindrze w kierunku linii, przy czym największa średnica skierowana jest w dół.
  3. Mieszki mocuje się do ostatniego odcinka gumy na cylindrze dostarczoną taśmą.
  4. Mieszki mocuje się do tłoczyska dostarczoną taśmą założoną na ostatni odcinek gumy, kiedy końcówka gumy znajduje się tuż pod gwintem.
  5. Odciąć resztę taśmy.
