Podkładki sprężyste faliste

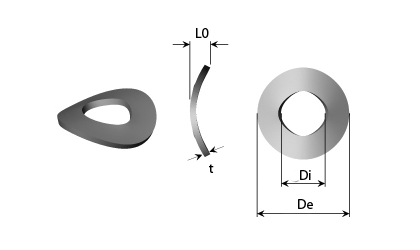

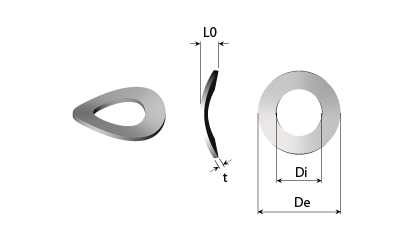

Podkładki sprężyste faliste są używane w miejscach, w których należy skompensować luz osiowy. W ten sposób można kompensować niewielkie luzy na łożyskach kulkowych, kołnierzach, podkładkach itd. Podkładki sprężyste faliste posiadają 2 fale.
Kupuj wg
Opcje zakupów
| Wyświetl ceny - Dodaj do koszyka | Materiał | De Średnica zewnętrzna (mm) |
Di Średnica wewnętrzna (mm) |
h max Maksymalna wysokość (mm) |
h min Minimalna wysokość (mm) |
s Grubosc (mm) |
Numer katalogowy | Zapasy | Rysunek techniczny | Czytaj więcej | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Drut Sprezyny | 8,00 | 3,20 | 1,60 | 0,80 | 0,50 | 63000 |
|
|
||||
| Drut Sprezyny | 8,00 | 3,70 | 1,80 | 0,90 | 0,50 | 63010 |
|
|
||||
| Drut Sprezyny | 9,00 | 4,30 | 2,00 | 1,00 | 0,50 | 63020 |
|
|
||||
| Drut Sprezyny | 11,00 | 5,30 | 2,20 | 1,10 | 0,50 | 63030 |
|
|
||||
| Drut Sprezyny | 12,00 | 6,40 | 2,60 | 1,30 | 0,50 | 63040 |
|
|
||||
| Drut Sprezyny | 14,00 | 7,40 | 3,00 | 1,50 | 0,80 | 63050 |
|
|
||||
| Drut Sprezyny | 15,00 | 8,40 | 3,00 | 1,50 | 0,80 | 63060 |
|
|
||||
| Drut Sprezyny | 17,00 | 8,40 | 3,40 | 1,70 | 0,80 | 63070 |
|
|
||||
| Drut Sprezyny | 18,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63080 |
|
|
||||
| Drut Sprezyny | 21,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63090 |
|
|
- 63000Na stanie: 2 000
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 8,00Di - Średnica wewnętrzna (mm) 3,20h max - Maksymalna wysokość (mm) 1,60h min - Minimalna wysokość (mm) 0,80s - Grubosc (mm) 0,50
- 63010Na stanie: 935
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 8,00Di - Średnica wewnętrzna (mm) 3,70h max - Maksymalna wysokość (mm) 1,80h min - Minimalna wysokość (mm) 0,90s - Grubosc (mm) 0,50
- 63020Na stanie: 1 232
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 9,00Di - Średnica wewnętrzna (mm) 4,30h max - Maksymalna wysokość (mm) 2,00h min - Minimalna wysokość (mm) 1,00s - Grubosc (mm) 0,50
- 63030Na stanie: 362
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 11,00Di - Średnica wewnętrzna (mm) 5,30h max - Maksymalna wysokość (mm) 2,20h min - Minimalna wysokość (mm) 1,10s - Grubosc (mm) 0,50
- 63040Na stanie: 508
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 12,00Di - Średnica wewnętrzna (mm) 6,40h max - Maksymalna wysokość (mm) 2,60h min - Minimalna wysokość (mm) 1,30s - Grubosc (mm) 0,50
- 63050Na stanie: 5 633
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 14,00Di - Średnica wewnętrzna (mm) 7,40h max - Maksymalna wysokość (mm) 3,00h min - Minimalna wysokość (mm) 1,50s - Grubosc (mm) 0,80
- 63060Na stanie: 1 061
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 15,00Di - Średnica wewnętrzna (mm) 8,40h max - Maksymalna wysokość (mm) 3,00h min - Minimalna wysokość (mm) 1,50s - Grubosc (mm) 0,80
- 63070Na stanie: 225
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 17,00Di - Średnica wewnętrzna (mm) 8,40h max - Maksymalna wysokość (mm) 3,40h min - Minimalna wysokość (mm) 1,70s - Grubosc (mm) 0,80
- 63080Na stanie: 238
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 18,00Di - Średnica wewnętrzna (mm) 10,50h max - Maksymalna wysokość (mm) 4,20h min - Minimalna wysokość (mm) 2,10s - Grubosc (mm) 1,00
- 63090Na stanie: 419
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 21,00Di - Średnica wewnętrzna (mm) 10,50h max - Maksymalna wysokość (mm) 4,20h min - Minimalna wysokość (mm) 2,10s - Grubosc (mm) 1,00
Materiał
DIN 17222 - C 75 - WERKSTOFF NR. 1.0605
Opis
Podkładki sprężyste faliste są używane w miejscach, w których należy skompensować luz osiowy. W ten sposób można kompensować niewielkie luzy na łożyskach kulkowych, kołnierzach, podkładkach itd. Sprężyste podkładki faliste mają 2 fale.
Powierzchnia
Powłoka galwaniczna 9-12 my.
