Podkładki sprężyste trójfaliste
Podkładki trójfaliste są stosowane do kompensacji luzu osiowego, na przykład na łożyskach kulkowych lub w innych miejscach, w których wymagany jest ograniczony skok sprężyny. 3 najmniejsze wymiary obejmują podkładki dwufaliste, pozostałe to podkładki trójfaliste.
Nr katalogowy zakończony literą „R” oznacza stal nierdzewną.
64-70056-description
Drut Sprezyny
64-70015-description
Stal nierdzewna 302
Kupuj wg
Opcje zakupów

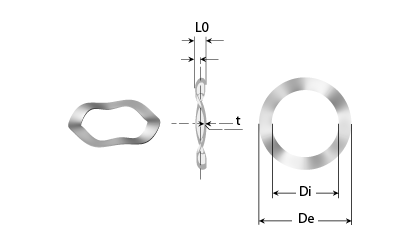

| Wyświetl ceny - Dodaj do koszyka | Materiał | De Średnica zewnętrzna (mm) |
Di Średnica wewnętrzna (mm) |
t Grubosc (mm) |
L0 Długość w stanie swobodnym (mm) |
L1 Wysokosc pod obciazeniem (mm) |
F Średnia siła |
Fale (Szt.) |
Numer katalogowy | Zapasy | Rysunek techniczny | Czytaj więcej | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stal nierdzewna 302 | 4,65 | 3,40 | 0,09 | 0,58 | 0,30 | 1,70 | 2,00 | W61300R |
|
|
||||
| Stal nierdzewna 302 | 6,15 | 4,92 | 0,14 | 0,76 | 0,38 | 3,30 | 2,00 | W61310R |
|
|
||||
| Stal nierdzewna 302 | 7,75 | 6,17 | 0,17 | 0,76 | 0,38 | 3,30 | 2,00 | W61320R |
|
|
||||
| Drut Sprezyny | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61330 |
|
|
||||
| Stal nierdzewna 302 | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61340R |
|
|
||||
| Drut Sprezyny | 12,29 | 10,08 | 0,23 | 0,74 | 0,51 | 17,80 | 3,00 | W61350 |
|
|
||||
| Drut Sprezyny | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61360 |
|
|
||||
| Stal nierdzewna 302 | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61370R |
|
|
||||
| Drut Sprezyny | 15,44 | 11,66 | 0,20 | 0,94 | 0,64 | 17,80 | 3,00 | W61380 |
|
|
||||
| Drut Sprezyny | 15,70 | 11,18 | 0,20 | 1,02 | 0,64 | 17,80 | 3,00 | W61390 |
|
|
- W61300RNa stanie: 7 497
Materiał Stal nierdzewna 302De - Średnica zewnętrzna (mm) 4,65Di - Średnica wewnętrzna (mm) 3,40t - Grubosc (mm) 0,09L0 - Długość w stanie swobodnym (mm) 0,58L1 - Wysokosc pod obciazeniem (mm) 0,30F - Średnia siła 1,70Fale - (Szt.) 2,00
- W61310RNa stanie: 13 597
Materiał Stal nierdzewna 302De - Średnica zewnętrzna (mm) 6,15Di - Średnica wewnętrzna (mm) 4,92t - Grubosc (mm) 0,14L0 - Długość w stanie swobodnym (mm) 0,76L1 - Wysokosc pod obciazeniem (mm) 0,38F - Średnia siła 3,30Fale - (Szt.) 2,00
- W61320RNa stanie: 5 431
Materiał Stal nierdzewna 302De - Średnica zewnętrzna (mm) 7,75Di - Średnica wewnętrzna (mm) 6,17t - Grubosc (mm) 0,17L0 - Długość w stanie swobodnym (mm) 0,76L1 - Wysokosc pod obciazeniem (mm) 0,38F - Średnia siła 3,30Fale - (Szt.) 2,00
- W61330Na stanie: 592
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 9,32Di - Średnica wewnętrzna (mm) 6,73t - Grubosc (mm) 0,15L0 - Długość w stanie swobodnym (mm) 0,76L1 - Wysokosc pod obciazeniem (mm) 0,38F - Średnia siła 13,40Fale - (Szt.) 3,00
- W61340RNa stanie: 5 596
Materiał Stal nierdzewna 302De - Średnica zewnętrzna (mm) 9,32Di - Średnica wewnętrzna (mm) 6,73t - Grubosc (mm) 0,15L0 - Długość w stanie swobodnym (mm) 0,76L1 - Wysokosc pod obciazeniem (mm) 0,38F - Średnia siła 13,40Fale - (Szt.) 3,00
- W61350Na stanie: 20 689
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 12,29Di - Średnica wewnętrzna (mm) 10,08t - Grubosc (mm) 0,23L0 - Długość w stanie swobodnym (mm) 0,74L1 - Wysokosc pod obciazeniem (mm) 0,51F - Średnia siła 17,80Fale - (Szt.) 3,00
- W61360Na stanie: 7 180
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 12,50Di - Średnica wewnętrzna (mm) 8,89t - Grubosc (mm) 0,18L0 - Długość w stanie swobodnym (mm) 0,89L1 - Wysokosc pod obciazeniem (mm) 0,51F - Średnia siła 17,80Fale - (Szt.) 3,00
- W61370RNa stanie: 6 807
Materiał Stal nierdzewna 302De - Średnica zewnętrzna (mm) 12,50Di - Średnica wewnętrzna (mm) 8,89t - Grubosc (mm) 0,18L0 - Długość w stanie swobodnym (mm) 0,89L1 - Wysokosc pod obciazeniem (mm) 0,51F - Średnia siła 17,80Fale - (Szt.) 3,00
- W61380Na stanie: 530
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 15,44Di - Średnica wewnętrzna (mm) 11,66t - Grubosc (mm) 0,20L0 - Długość w stanie swobodnym (mm) 0,94L1 - Wysokosc pod obciazeniem (mm) 0,64F - Średnia siła 17,80Fale - (Szt.) 3,00
- W61390Na stanie: 7 530
Materiał Drut SprezynyDe - Średnica zewnętrzna (mm) 15,70Di - Średnica wewnętrzna (mm) 11,18t - Grubosc (mm) 0,20L0 - Długość w stanie swobodnym (mm) 1,02L1 - Wysokosc pod obciazeniem (mm) 0,64F - Średnia siła 17,80Fale - (Szt.) 3,00
Stal nierdzewna: WERKSTOFF NR. 1.4310 - Numery magazynowe kończące się na „R” dotyczą stali nierdzewnej.
Drut Sprezyny: Ck67 WERKSTOFF NR 1.1231 - Numery katalogowe nie kończące się na „R” dotyczą stali sprężynowej.
Średnica zewnętrzna (De) Tolerancje
De
(mm)
(mm)
z
do
2,54
12,70
12,71
25,40
25,41
38,10
38,11
50,80
50,81
76,20
76,21
101,60
101,61
127,00
127,01
152,40
152,41
203,20
Tolerancje
+ / - (mm)
+ / - (mm)
+ / - (mm)
+ 2,54 / - 5,08
+ 3,81 / - 6,35
+ 5,08 / - 7,62
+ 5,08 / - 10,16
+ 5,08 / - 12,70
+ 5,08 / - 15,24
+ 5,08 / - 20,32
+ 5,08 / - 22,86
+ 5,08 / - 25,40
Średnica wewnętrzna (Di) Tolerancje
Di
(mm)
(mm)
z
do
2,54
12,70
12,71
25,40
25,41
38,10
38,11
50,80
50,81
76,20
76,21
101,60
101,61
127,00
127,01
152,40
152,41
203,20
Tolerancje
+ / - (mm)
+ / - (mm)
+ / - (mm)
+ 2,54 / - 5,08
+ 3,81 / - 6,35
+ 5,08 / - 7,62
+ 5,08 / - 10,16
+ 5,08 / - 12,70
+ 5,08 / - 15,24
+ 5,08 / - 20,32
+ 5,08 / - 22,86
+ 5,08 / - 25,40
