Sprężyna gazowa trakcyjna

Sprężyny gazowe trakcyjne z gwintem

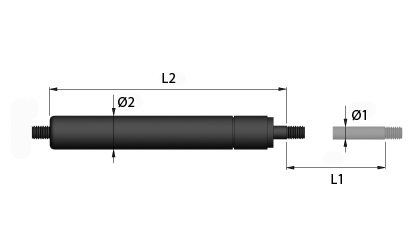

Rysunek techniczny - Sprężyny gazowe trakcyjne z gwintem

Zamówienie od poniedziałku do czwartku przed 15:30 i w piątek przed 14:45 sprawia, że wysyłamy je tego samego dnia z oczekiwaną dostawą w ciągu 2–5 dni. Dotyczy to wszystkich dostępnych w magazynie trakcyjnych sprężyn gazowych.

Rabaty ilościowe i ceny można zobaczyć klikając koszyk obok wybranego produktu.

Użyj suwaków zakresu poniżej, aby szybko i łatwo nawigować.

Czym jest sprężyna gazowa trakcyjna?


Sprężyna gazowa trakcyjna pełni odwrotną funkcję względem konwencjonalnej naciskowej sprężyny gazowej. Tłoczysko znajduje się w stanie nieobciążonym wewnątrz siłownika. Gdy tłoczysko zostanie obciążone i wyciągnięte, siła ta będzie próbowała ponownie wciągnąć tłok do siłownika.

Sprężyny gazowe trakcyjne wykonane są ze stali lakierowanej na czarno


Siłownik na sprężynie gazowej trakcyjnej jest lakierowany na czarno. Tłoczysko jest poddawane obróbce azotkowej zapewniającej umiarkowaną ochronę przed rdzą. Nie zalecamy jednak używania tych sprężyn gazowych trakcyjnych w wilgotnym otoczeniu.

Sprężyny gazowe trakcyjne ze stali nierdzewnej kwasoodpornej z olejem dopuszczonym do kontaktu z żywnością (FDA)


Nasze sprężyny gazowe ze stali nierdzewnej dostępne są tylko w najlepszej jakości wykonania. Sprężyny gazowe trakcyjne można stosować w przemyśle spożywczym, ponieważ są one odporne na silnie działające środki czyszczące. Jednocześnie w naszych sprężynach gazowych trakcyjnych ze stali nierdzewnej zastosowano olej dopuszczony do kontaktu z żywnością (FDA) (Omnilube FGH 1046).

Konserwacja sprężyny gazowej


Tłoczysko nie wymaga smarowania oraz konserwacji. W przypadku wykorzystywania sprężyny gazowej w zanieczyszczonym środowisku, może ona zostać zabezpieczona gumowym mieszkiem. Czytaj dalej

23-70024-description

Stal nierdzewna 316

23-70021-description

Stal malowana na czarno

Kupuj wg
Opcje zakupów
Ø1 - Srednica tloczyska (mm)
Ø2 - Srednica tuby (mm)
L1 - Skok (mm) (+/- 2 mm)
F - Force (N)
L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm)

Produkty 1-10 z 341

Ustaw kierunek malejący
Wyświetl ceny - Dodaj do koszyka Materiał Ø1
Srednica tloczyska (mm)
Ø2
Srednica tuby (mm)
L1
Skok (mm) (+/- 2 mm)
F
Force (N)
L2
Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm)
G
Wymiary gwintu (M)
K
Zysk mechaniczny
Numer katalogowy Zapasy Rysunek techniczny Czytaj więcej 3D CAD
Stal nierdzewna 316 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100-316 TGF-8-20-100-316
Stal malowana na czarno 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100-T TGF-8-20-100-T
Stal nierdzewna 316 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150-316 TGF-8-20-150-316
Stal malowana na czarno 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150-T TGF-8-20-150-T
Stal nierdzewna 316 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200-316 TGF-8-20-200-316
Stal malowana na czarno 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200-T TGF-8-20-200-T
Stal nierdzewna 316 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250-316 TGF-8-20-250-316
Stal malowana na czarno 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250-T TGF-8-20-250-T
Stal malowana na czarno 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250 TGF-8-20-250
Stal nierdzewna 316 8,00 22,00 20,00 300,00 100,00 6,00 1,30 TGF-8-20-300-316 TGF-8-20-300-316
  1. TGF-8-20-100-316
    Na stanie: 18
    Materiał Stal nierdzewna 316
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 100,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  2. TGF-8-20-100-T
    Na stanie: 142
    Materiał Stal malowana na czarno
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 100,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  3. TGF-8-20-150-316
    Na stanie: 20
    Materiał Stal nierdzewna 316
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 150,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  4. TGF-8-20-150-T
    Na stanie: 166
    Materiał Stal malowana na czarno
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 150,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  5. TGF-8-20-200-316
    Na stanie: 20
    Materiał Stal nierdzewna 316
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 200,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  6. TGF-8-20-200-T
    Na stanie: 152
    Materiał Stal malowana na czarno
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 200,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  7. TGF-8-20-250-316
    Na stanie: 20
    Materiał Stal nierdzewna 316
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 250,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  8. TGF-8-20-250-T
    Na stanie: 168
    Materiał Stal malowana na czarno
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 250,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  9. TGF-8-20-250
    Na stanie: 2
    Materiał Stal malowana na czarno
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 250,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
  10. TGF-8-20-300-316
    Na stanie: 21
    Materiał Stal nierdzewna 316
    Ø1 - Srednica tloczyska (mm) 8,00
    Ø2 - Srednica tuby (mm) 22,00
    L1 - Skok (mm) (+/- 2 mm) 20,00
    F - Force (N) 300,00
    L2 - Dlugosc bez obciazenia pomiedzy gwintami (mm) (+/- 3 mm) 100,00
    G - Wymiary gwintu (M) 6,00
    K - Zysk mechaniczny 1,30
na stronę
Materiał
Sprężyny gazowe trakcyjne wykonane są ze stali lakierowanej na czarno


Cylinder: Spawana rura formowana na zimno EN 10305-3 ST37 / S14

Tłoczysko: C35R . Cylinder jest malowany na kolor czarny półmatowy, a tłoczysko zostało poddane azotowaniu plazmowemu, które sprawia, że powierzchnia staje się niezwykle odporna na zużycie i dodatkowo zapewnia optymalną ochronę antykorozyjną. Jednak obróbka nie jest w stanie zastąpić specjalistycznej sprężyny gazowej ze stali nierdzewnej.

Olej: To zwykły olej do smarowania, ale nie jest on dopuszczony do użytku z żywnością.

Gaz: Standardowy azot N2
Powietrze atmosferyczne zawiera 78,09% azotu i jest podstawą do produkcji azotu metodą destylacji ciekłego powietrza.
Azot jest bezwonny, bezbarwny, nietoksyczny i niepalny.

Sprężyny gazowe trakcyjne ze stali nierdzewnej


Siłownik i tłoczysko: Sprężyny gazowe ze stali nierdzewnej wytwarzane są ze stali nierdzewnej AISI 316.

Olej: Olej jest dopuszczony do użytku spożywczego. (Omnilube FGH 1046)

Gaz: Standardowy azot N2
Powietrze atmosferyczne zawiera 78,09% azotu i jest podstawą do produkcji azotu metodą destylacji ciekłego powietrza.
Azot jest bezwonny, bezbarwny, nietoksyczny i niepalny.

Tolerancje

Długość całkowita (L2): +/- 3 mm

Skok (L1): +/- 2 mm

Maksymalna siła (Fn): +/- 10 %

Bezpieczeństwo

Sprężyny gazowe wypełnione są azotem pod ciśnieniem. Jest to rodzaj niepalnego gazu, który nie wybucha i nie jest toksyczny po wprowadzeniu do organizmu drogą wziewną. W żadnym wypadku nie należy podejmować prób demontażu ani napełniania sprężyn gazowych - takie postępowanie jest skrajnie niebezpieczne ze względu na wysokie ciśnienie! Sprężyny gazowej nie należy wystawiać na działanie ognia, przekłuwać, zgniatać ani wgniatać jej obudowy, nie można również spawać powierzchni jej cylindra. Tłoczyska nie należy zarysowywać, pokrywać farbą ani zginać.

Sprężyn gazowych nie należy nigdy używać jako urządzeń zabezpieczających. Jeśli uszkodzenie sprężyny gazowej może spowodować obrażenia ciała, należy temu zapobiec, stosując odpowiednie urządzenie zabezpieczające. Jako alternatywę można również zastosować bezpieczną sprężynę gazową. Dodatkowych informacji na ten temat udzielamy telefonicznie. Jeśli jakakolwiek konstrukcja zawierająca sprężynę gazową mogłaby spowodować obrażenia ciała w przypadku ubytku gazu ze sprężyny, należy zastosować dodatkowe urządzenie zabezpieczające, aby zapobiec takim obrażeniom. W niektórych konstrukcjach można zastosować rury blokujące do sprężyn gazowych. Zabezpiecza to konstrukcję w przypadku nagłego spadku ciśnienia w sprężynie gazowej.

Utrzymanie

Nie ma potrzeby smarowania tłoczyska, ponieważ sprężyny gazowe nie wymagają konserwacji.

Wpływ siły na temperaturę

Sprężyny gazowe są napełniane w temperaturze 20°C, dlatego też, pomiar siły wstępnej jest również wykonywany przy 20°C.

Wartość siły zmienia się o około 3-3,5% na każde 10°C. Im jest zimniej, tym słabsza staje się sprężyna gazowa. Nasze sprężyny gazowe działają najlepiej w temperaturach od -30°C do +80°C. Używanie sprężyn w temperaturach zbliżonych do tych granic spowoduje zmianę siły i nie zaleca się ich maksymalnego wykorzystania.

Montaż i stosowanie

Sprężyny gazowe trakcyjne zawierają specjalny rodzaj smaru zamiast oleju pełniący funkcję środka smarnego. Ten rodzaj środka smarnego gwarantuje właściwy stan nasmarowania uszczelek itp. podczas przechowywania i podczas montażu pod dowolnym kątem. Sprężyny gazowe trakcyjne nie mają funkcji tłumienia. Zalecamy jednak montaż sprężyny gazowej trakcyjnej z tłokiem skierowanym do góry.

Długość życia

Sprężyny gazowe projektuje się w taki sposób, aby wykonywały nie więcej niż 5 suwów na minutę w temperaturze 20°C. Jeśli wartość ta zostanie przekroczona, następuje nagromadzenie ciepła wewnątrz sprężyny gazowej, które może prowadzić do wycieków na dławikach.

Sprężyny gazowe z czasem nieco stracą ciśnienie w porównaniu z pierwotnym ciśnieniem w momencie montażu. Można spodziewać się spadku ciśnienia do 10%.

Należy zawsze stosować jak najkrótszy skok i wybierać możliwie największą średnicę cylindra – zwiększy to trwałość sprężyny. Długie sprężyny gazowe o niskiej średnicy są znacznie słabsze niż krótkie o dużej średnicy cylindra.

Karta katalogowa i CAD 3D

Jeśli chcesz otrzymać kartę katalogową PDF lub rysunek CAD 3D sprężyny w formacie .step, .iges lub .sat, możesz je pobrać za darmo klikając symbol CAD 3D obok numeru pozycji w tabeli.
