Sprężyna naciskowa wielofalista w stal nierdzewna

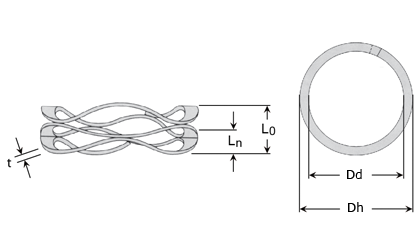

Rysunek techniczny - Sprężyna naciskowa wielofalista
Sprężyny naciskowe wielofazowe zostały zaprojektowane do użytku w konstrukcjach, w których nie ma możliwości zastosowania „normalnej” sprężyny naciskowej ze względu na ograniczenia długości. Na stanie mamy ponad 100 różnych rozmiarów gotowych do wysyłki. Seria ta jest dostępna wyłącznie w wykonaniu ze stali nierdzewnej.
Kupuj wg
Opcje zakupów
L0 - Długość w stanie swobodnym (mm)
Ln - Maks. długość pod obciążeniem (mm)
Fn - Maksymalne obciążenie przy Ln (N)
R - Stała sprężyny (N/mm)
t - Grubosc (mm)
Dd - Trzpien maks. (mm)
Dh - Otwór min. (mm)

Produkty 1-10 z 110

na stronę
Ustaw kierunek malejący
Dd
Trzpien maks. (mm)
Dh
Otwór min. (mm)
t
Grubosc (mm)
L0
Długość w stanie swobodnym (mm)
Ln
Maks. długość pod obciążeniem (mm)
Fn
Maksymalne obciążenie przy Ln (N)
R
Stała sprężyny (N/mm)
Numer katalogowy Rysunek techniczny Porównaj Czytaj więcej 3D CAD Zapasy Wyświetl ceny - Dodaj do koszyka
6,40 9,50 0,2 3,8 1,58 17,8 7,9 MW0375-0150-04S MW0375-0150-04S 24
6,40 9,50 0,2 6,4 2,74 17,8 4,9 MW0375-0250-04S MW0375-0250-04S 25
6,40 9,50 0,2 8,9 3,81 17,8 3,5 MW0375-0350-04S MW0375-0350-04S 17
6,40 9,50 0,2 11,4 4,95 17,8 2,8 MW0375-0450-04S MW0375-0450-04S 46
6,40 9,50 0,3 3,8 2,06 31,1 17,7 MW0375-0150-07S MW0375-0150-07S 47
6,40 9,50 0,3 6,4 3,68 31,1 11,7 MW0375-0250-07S MW0375-0250-07S 30
6,40 9,50 0,3 8,9 5,13 31,1 8,2 MW0375-0350-07S MW0375-0350-07S 65
6,40 9,50 0,3 11,4 6,66 31,1 6,5 MW0375-0450-07S MW0375-0450-07S 10
7,10 11,10 0,2 4,2 1,6 17,8 6,8 MW0437-0165-04S MW0437-0165-04S 22
7,10 11,10 0,2 7,0 2,77 17,8 4,2 MW0437-0275-04S MW0437-0275-04S 56
  1. MW0375-0150-04S
    Na stanie: 24
    Dd - Trzpien maks. (mm) 6,40
    Dh - Otwór min. (mm) 9,50
    t - Grubosc (mm) 0,2
    L0 - Długość w stanie swobodnym (mm) 3,8
    Ln - Maks. długość pod obciążeniem (mm) 1,58
    Fn - Maksymalne obciążenie przy Ln (N) 17,8
    R - Stała sprężyny (N/mm) 7,9
  2. MW0375-0250-04S
    Na stanie: 25
    Dd - Trzpien maks. (mm) 6,40
    Dh - Otwór min. (mm) 9,50
    t - Grubosc (mm) 0,2
    L0 - Długość w stanie swobodnym (mm) 6,4
    Ln - Maks. długość pod obciążeniem (mm) 2,74
    Fn - Maksymalne obciążenie przy Ln (N) 17,8
    R - Stała sprężyny (N/mm) 4,9
  3. MW0375-0350-04S
    Na stanie: 17
    Dd - Trzpien maks. (mm) 6,40
    Dh - Otwór min. (mm) 9,50
    t - Grubosc (mm) 0,2
    L0 - Długość w stanie swobodnym (mm) 8,9
    Ln - Maks. długość pod obciążeniem (mm) 3,81
    Fn - Maksymalne obciążenie przy Ln (N) 17,8
    R - Stała sprężyny (N/mm) 3,5
  4. MW0375-0450-04S
    Na stanie: 46
    Dd - Trzpien maks. (mm) 6,40
    Dh - Otwór min. (mm) 9,50
    t - Grubosc (mm) 0,2
    L0 - Długość w stanie swobodnym (mm) 11,4
    Ln - Maks. długość pod obciążeniem (mm) 4,95
    Fn - Maksymalne obciążenie przy Ln (N) 17,8
    R - Stała sprężyny (N/mm) 2,8
  5. MW0375-0150-07S
    Na stanie: 47
    Dd - Trzpien maks. (mm) 6,40
    Dh - Otwór min. (mm) 9,50
    t - Grubosc (mm) 0,3
    L0 - Długość w stanie swobodnym (mm) 3,8
    Ln - Maks. długość pod obciążeniem (mm) 2,06
    Fn - Maksymalne obciążenie przy Ln (N) 31,1
    R - Stała sprężyny (N/mm) 17,7
  6. MW0375-0250-07S
    Na stanie: 30
    Dd - Trzpien maks. (mm) 6,40
    Dh - Otwór min. (mm) 9,50
    t - Grubosc (mm) 0,3
    L0 - Długość w stanie swobodnym (mm) 6,4
    Ln - Maks. długość pod obciążeniem (mm) 3,68
    Fn - Maksymalne obciążenie przy Ln (N) 31,1
    R - Stała sprężyny (N/mm) 11,7
  7. MW0375-0350-07S
    Na stanie: 65
    Dd - Trzpien maks. (mm) 6,40
    Dh - Otwór min. (mm) 9,50
    t - Grubosc (mm) 0,3
    L0 - Długość w stanie swobodnym (mm) 8,9
    Ln - Maks. długość pod obciążeniem (mm) 5,13
    Fn - Maksymalne obciążenie przy Ln (N) 31,1
    R - Stała sprężyny (N/mm) 8,2
  8. MW0375-0450-07S
    Na stanie: 10
    Dd - Trzpien maks. (mm) 6,40
    Dh - Otwór min. (mm) 9,50
    t - Grubosc (mm) 0,3
    L0 - Długość w stanie swobodnym (mm) 11,4
    Ln - Maks. długość pod obciążeniem (mm) 6,66
    Fn - Maksymalne obciążenie przy Ln (N) 31,1
    R - Stała sprężyny (N/mm) 6,5
  9. MW0437-0165-04S
    Na stanie: 22
    Dd - Trzpien maks. (mm) 7,10
    Dh - Otwór min. (mm) 11,10
    t - Grubosc (mm) 0,2
    L0 - Długość w stanie swobodnym (mm) 4,2
    Ln - Maks. długość pod obciążeniem (mm) 1,6
    Fn - Maksymalne obciążenie przy Ln (N) 17,8
    R - Stała sprężyny (N/mm) 6,8
  10. MW0437-0275-04S
    Na stanie: 56
    Dd - Trzpien maks. (mm) 7,10
    Dh - Otwór min. (mm) 11,10
    t - Grubosc (mm) 0,2
    L0 - Długość w stanie swobodnym (mm) 7,0
    Ln - Maks. długość pod obciążeniem (mm) 2,77
    Fn - Maksymalne obciążenie przy Ln (N) 17,8
    R - Stała sprężyny (N/mm) 4,2

Produkty 1-10 z 110

na stronę
Ustaw kierunek malejący
Materiał

Stal nierdzewna 17-7PH WERKSTOFF NR 1.4542
Temperatura pracy od -200ºC do +340ºC

Informacje różne

Sprężyny naciskowe wielofazowe zostały zaprojektowane do użytku w konstrukcjach, w których nie ma możliwości zastosowania „normalnej” sprężyny naciskowej ze względu na ograniczenia co do długości.
