Sprężyny naciskowe - Stal nierdzewna

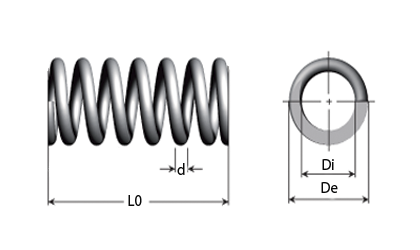

Rysunek techniczny - Sprężyny naciskowe - Zakres D

Serię D zaprojektowano do wykorzystania w próbach. Jeśli nie jesteś pewien długości, tutaj możesz znaleźć sprężynę do przycięcia na żądaną długość. Należy pamiętać, że nie jesteśmy w stanie określić maksymalnej siły, ze względu na to, że zależy ona od długości. Oferujemy większy wybór sprężyn naciskowych ze stali nierdzewnej tutaj.

Czas dostawy:

Jeśli artykuł jest w zapasach, zwykle wyślemy zamówienie tego samego dnia. Zamówienia złożone w soboty i w niedziele będą wysyłane w poniedziałki. Godzina kolejnej wysyłki znajduje się pod polem wyszukiwania na górze strony. Czas dostawy może być różny, ale zwykle wynosi:
Dla dostawy ekspresowej: 1–2 dni
Dla dostawy standardowej: 3–5 dni
Cena:
prisZobacz rabaty ilościowe klikając w zielony koszyk przy wybranym produkcie.
Filtracja:
pilZnajdź odpowiednie wymiary używając filtrów poniżej, które otworzysz klikając na strzałkę.

Kupuj wg
Opcje zakupów
d - Drut (mm)
De - Średnica zewnętrzna (mm)
Di - Średnica wewnętrzna (mm)
L0 - Długość w stanie swobodnym (mm)

Produkty 1-10 z 50

Ustaw kierunek malejący
Wyświetl ceny - Dodaj do koszyka Materiał d
Drut (mm)
De
Średnica zewnętrzna (mm)
Di
Średnica wewnętrzna (mm)
L0
Długość w stanie swobodnym (mm)
Seria Numer katalogowy Zapasy Rysunek techniczny Czytaj więcej 3D CAD
Stal nierdzewna 302 0,40 2,40 1,60 1.000,00 D 29000 29000
Stal nierdzewna 302 0,40 3,60 2,80 1.000,00 D 29010 29010
Stal nierdzewna 302 0,50 3,70 2,70 1.000,00 D 29020 29020
Stal nierdzewna 302 0,50 4,50 3,50 1.000,00 D 29030 29030
Stal nierdzewna 302 0,63 4,63 3,37 1.000,00 D 29040 29040
Stal nierdzewna 302 0,63 5,63 4,37 1.000,00 D 29050 29050
Stal nierdzewna 302 0,65 6,00 4,70 300,00 D 16RF 16RF
Stal nierdzewna 302 0,75 7,00 5,50 300,00 D 17RF 17RF
Stal nierdzewna 302 0,80 5,80 4,20 1.000,00 D 29060 29060
Stal nierdzewna 302 0,80 7,10 5,50 1.000,00 D 29070 29070
  1. 29000
    Na stanie: 10
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,40
    De - Średnica zewnętrzna (mm) 2,40
    Di - Średnica wewnętrzna (mm) 1,60
    L0 - Długość w stanie swobodnym (mm) 1.000,00
    Seria D
  2. 29010
    Na stanie: 3
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,40
    De - Średnica zewnętrzna (mm) 3,60
    Di - Średnica wewnętrzna (mm) 2,80
    L0 - Długość w stanie swobodnym (mm) 1.000,00
    Seria D
  3. 29020
    Na stanie: 12
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,50
    De - Średnica zewnętrzna (mm) 3,70
    Di - Średnica wewnętrzna (mm) 2,70
    L0 - Długość w stanie swobodnym (mm) 1.000,00
    Seria D
  4. 29030
    Na stanie: 13
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,50
    De - Średnica zewnętrzna (mm) 4,50
    Di - Średnica wewnętrzna (mm) 3,50
    L0 - Długość w stanie swobodnym (mm) 1.000,00
    Seria D
  5. 29040
    Na stanie: 24
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,63
    De - Średnica zewnętrzna (mm) 4,63
    Di - Średnica wewnętrzna (mm) 3,37
    L0 - Długość w stanie swobodnym (mm) 1.000,00
    Seria D
  6. 29050
    Na stanie: 7
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,63
    De - Średnica zewnętrzna (mm) 5,63
    Di - Średnica wewnętrzna (mm) 4,37
    L0 - Długość w stanie swobodnym (mm) 1.000,00
    Seria D
  7. 16RF
    Na stanie: 307
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,65
    De - Średnica zewnętrzna (mm) 6,00
    Di - Średnica wewnętrzna (mm) 4,70
    L0 - Długość w stanie swobodnym (mm) 300,00
    Seria D
  8. 17RF
    Na stanie: 184
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,75
    De - Średnica zewnętrzna (mm) 7,00
    Di - Średnica wewnętrzna (mm) 5,50
    L0 - Długość w stanie swobodnym (mm) 300,00
    Seria D
  9. 29060
    Na stanie: 17
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,80
    De - Średnica zewnętrzna (mm) 5,80
    Di - Średnica wewnętrzna (mm) 4,20
    L0 - Długość w stanie swobodnym (mm) 1.000,00
    Seria D
  10. 29070
    Na stanie: 25
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,80
    De - Średnica zewnętrzna (mm) 7,10
    Di - Średnica wewnętrzna (mm) 5,50
    L0 - Długość w stanie swobodnym (mm) 1.000,00
    Seria D
na stronę
Materiał

DIN 17224 AISI 302 WERKSTOFF NR 1.4310
Temperatura pracy pomiędzy -200ºC a +250ºC

Terminologia
Technical information - compression springs
d
=
Średnica drutu w mm
De
=
Średnica zewnętrzna (D+d)
Dm
=
Średnica średnia w mm (De-d)
Di
=
Średnica wewnętrzna w mm (De - 2xd)
n
=
Liczba efektywnych zwojów sprężystych
nt
=
Całkowita liczba zwojów (n+2)
L0
=
Długość swobodna bez obciążenia Lo jest wartości wyłącznie orientacyjną. Wartość Lo może się nieznacznie wahać.
L1
=
Długość pod obciążeniem w mm przy F1
L2
=
Długość pod obciążeniem w mm przy F2
Ln
=
Maks. długość pod obciążeniem w mm (min. długość/maks. obciążenie)
F1
=
Obciążenie częściowe w N (niutonach) przy L1
F2
=
Dodatkowe obciążenie w N (niutonach) przy L2
Fn
=
Maksymalne obciążenie w N (niutonach) przy Ln (nie powinno być wykorzystywane)
sn
=
Maksymalny skok (ściskanie) w mm (Lo-Ln) (nie powinno być wykorzystywane)
R
=
Stała sprężyny w N/mm
Dd
=
Średnica trzpienia, powyżej której sprężyna może pracować
Dh
=
Średnica otworu, w której sprężyna może pracować
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N
Współczynnik sprężystości

Brak współczynników sprężystości dla tego asortymentu sprężyn. Te sprężyny zaprojektowano do testów i prób, w których sprężyny można skracać na wymaganą długość. Współczynnik sprężystości sprężyny zależy od jej długości, dlatego nie można podać jego ogólnej wartości.

Kierunek nawijania

Zazwyczaj prawostronny

Informacje różne

Jeśli sprężyny są dociśnięte na długość Ln, ustawią się w danej pozycji. W związku z tym nie powrócą do długości początkowej L0.

Zawsze należy zwymiarować sprężynę w taki sposób, aby dostarczała żądany skok i siłę przy możliwie jak najmniejszym wysiłku. Spowoduje to wydłużenie czasu eksploatacji sprężyny. Stosowanie maksymalnego obciążenia względem sprężyny skróci jej żywotność i spowoduje jej trwałe odkształcenie.

Sprężyny są przeznaczone do testów lub eksperymentów. Można przycinać je na żądaną długość. Końce sprężyn naciskowych po uzyskaniu żądanej długości należy zamknąć.
