Tuby blokujące - Stal nierdzewna

Rysunek techniczny - Tuby blokujące - Stal nierdzewna
Tuba blokująca jest wykorzystywana jako urządzenie zabezpieczające stosowane w konstrukcjach ze sprężynami gazowymi. Tuba blokująca zatrzymuje niespodziewane zamykanie sprężyny gazowej. Może to nastąpić przy podmuchu wiatru, zniekształceniu sprężyny gazowej, nieszczelnej uszczelce, wzroście obciążenia działającego na konstrukcję itd. Ściśnięcie sprężyny gazowej wymaga naciśnięcia ręką tuby blokującej. Tuby blokujące należy stosować w celu zapewnienia bezpieczeństwa zawsze wtedy, gdy przedmioty mogą uderzać w osoby lub konstrukcje powodując urazy ciała lub uszkodzenia mienia.

59-70023-description

Stal nierdzewna 304

59-70024-description

Stal nierdzewna 316

Kupuj wg
Opcje zakupów
Ø1 - Nadaje się do tłoczyska (mm)
Ø2 - Pasuje do rozmiaru tuby (mm)
L1 - Nadaje sie do skoku (mm)
Ø1 - Srednica tloczyska (mm)
Ø2 - Srednica tuby (mm)
L1 - Skok (mm) (+/- 2 mm)

Produkty 1-10 z 22

Ustaw kierunek malejący
Wyświetl ceny - Dodaj do koszyka Materiał Ø1
Nadaje się do tłoczyska (mm)
Ø2
Pasuje do rozmiaru tuby (mm)
L1
Nadaje sie do skoku (mm)
Numer katalogowy Zapasy Rysunek techniczny Czytaj więcej 3D CAD
Stal nierdzewna 316 8,00 18,00 100,00 LTX-8-100-316 LTX-8-100-316
Stal nierdzewna 316 8,00 18,00 140,00 LTX-8-140-316 LTX-8-140-316
Stal nierdzewna 316 8,00 18,00 150,00 LTX-8-150-316 LTX-8-150-316
Stal nierdzewna 316 8,00 18,00 200,00 LTX-8-200-316 LTX-8-200-316
Stal nierdzewna 316 8,00 18,00 250,00 LTX-8-250-316 LTX-8-250-316
Stal nierdzewna 316 10,00 10,00 250,00 LTX-10-250-316 LTX-10-250-316
Stal nierdzewna 316 10,00 23,00 100,00 LTX-10-100-316 LTX-10-100-316
Stal nierdzewna 316 10,00 23,00 150,00 LTX-10-150-316 LTX-10-150-316
Stal nierdzewna 304 10,00 23,00 200,00 LTX-10-200 LTX-10-200
Stal nierdzewna 316 10,00 23,00 200,00 LTX-10-200-316 LTX-10-200-316
  1. LTX-8-100-316
    Na stanie: 68
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 8,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 18,00
    L1 - Nadaje sie do skoku (mm) 100,00
  2. LTX-8-140-316
    Na stanie: 26
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 8,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 18,00
    L1 - Nadaje sie do skoku (mm) 140,00
  3. LTX-8-150-316
    Na stanie: 24
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 8,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 18,00
    L1 - Nadaje sie do skoku (mm) 150,00
  4. LTX-8-200-316
    Na stanie: 51
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 8,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 18,00
    L1 - Nadaje sie do skoku (mm) 200,00
  5. LTX-8-250-316
    Na stanie: 57
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 8,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 18,00
    L1 - Nadaje sie do skoku (mm) 250,00
  6. LTX-10-250-316
    Na stanie: 22
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 10,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 10,00
    L1 - Nadaje sie do skoku (mm) 250,00
  7. LTX-10-100-316
    Na stanie: 25
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 10,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 23,00
    L1 - Nadaje sie do skoku (mm) 100,00
  8. LTX-10-150-316
    Na stanie: 18
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 10,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 23,00
    L1 - Nadaje sie do skoku (mm) 150,00
  9. LTX-10-200
    Na stanie: 11
    Materiał Stal nierdzewna 304
    Ø1 - Nadaje się do tłoczyska (mm) 10,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 23,00
    L1 - Nadaje sie do skoku (mm) 200,00
  10. LTX-10-200-316
    Na stanie: 21
    Materiał Stal nierdzewna 316
    Ø1 - Nadaje się do tłoczyska (mm) 10,00
    Ø2 - Pasuje do rozmiaru tuby (mm) 23,00
    L1 - Nadaje sie do skoku (mm) 200,00
Strona
na stronę
Materiał

Stal nierdzewna 304.

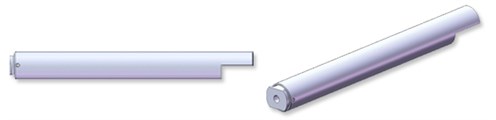

Stainless steel Locking tube with gas spring

Montaż i użycie

Tuba blokująca zabezpiecza na przykład przed niebezpiecznym dla ludzi lub mienia przypadkowym zamknięciem bramki w przypadku działania czynników zewnętrznych, takich jak wiatr, kolizje, uderzenia itp.

Działanie tuby blokującej można łatwo zneutralizować jednym ruchem.

How to mount a locking tube

  1. Podczas montażu tub blokujących na sprężynę gazową utrudnione może okazać się nałożenie gwintu na tłoczysko przez końcówkę tuby blokującej. Jest to spowodowane naprężeniem końcówki, która ma tendencję do przesuwania się w bok, aby zapewnić prawidłowe działanie sprężyny, gdy
  2. Nacisnąć na najwyższy punkt końcówki, jednocześnie wprowadzić tłoczysko do otworu w końcówce. Sprężyny gazowe z tłoczyskiem o średnicy 6 mm są wkręcane w końcówkę.
  3. Tuba blokująca jest teraz zamontowana prawidłowo i można założyć końcówkę mocującą.
